Ray bağlantı sisteminin temel elastik bileşeni olan uluslararası demiryolu elastik klipsleri dört temel boyut etrafında standartlaştırılmıştır: malzeme, performans, test ve uygulama. Genel çerçeve, "yol gösteren uluslararası kabul görmüş standartlar, ayrıntı sağlayan bölgesel standartlar ve farklı durumlara uyum sağlayan ulusal standartlardan" oluşan bir yapı sunmaktadır. Temel işlevleri, elastik klipslerin tasarımını, üretimini, test edilmesini ve kullanımını düzenlemek, farklı ülkeler ve demiryolu hatları arasında değiştirilebilirlik, güvenlik ve dayanıklılık sağlamak ve geleneksel, ağır- ve yüksek- hızlı demiryolu dahil olmak üzere çeşitli demiryolu senaryolarını kapsamaktır. Şu anda, uluslararası demiryolu elastik klips standartları temel olarak üç kategoriye ayrılmaktadır: uluslararası kabul görmüş standartlar, bölgesel olarak birleştirilmiş standartlar ve büyük ülkelere özgü standartlar. Bu standartlar, her biri kendi odağına sahip olarak birbirini tamamlar ve toplu olarak eksiksiz bir uluslararası standart sistemi oluşturur.
1. Uluslararası Standardizasyon Örgütü (ISO) ile ilgili standartlar
1. Uluslararası Standardizasyon Örgütü (ISO) ile ilgili standartlar
Temel odak noktası, küresel elastik şerit üretimi ve testinin temeli olan elastik şeritlerin malzeme testi ve bağlantı elemanı sistemi testidir. Temel olarak şunları içerir:
- ISO 22074 serisi: "Demiryolu Uygulamaları-Payaklar-Sabitleme Sistemi Test Yöntemleri", klips basıncı, kaldırma sertliği, yorulma ömrü ve yalıtım performansı gibi temel göstergeler için test prosedürlerini ve değerlendirme standartlarını açıklığa kavuşturur. Klip performansının doğrulanması için temel genel spesifikasyondur.
- ISO 5948: "Yay Çeliği Test Standardı", yay çubukları için kullanılan yay çeliğinin kimyasal bileşimini, mekanik özelliklerini, metalografik yapısını ve diğer gerekliliklerini belirler ve yay çubuklarının malzeme seçimi için birleşik bir standart sağlar.
Ürün Açıklaması
2. Uluslararası Demiryolları Birliği'nin (UIC) ilgili standartları Demiryolu hattı bileşenleri için özel olarak tasarlanan bu standartlar, demiryollarının gerçek operasyonel ihtiyaçlarını daha iyi karşılar ve uluslararası demiryolu işbirliğinin temel temelini oluşturur. Bunlar başlıca şunları içerir: - UIC 860 serisi: elastik klipslerin tasarım ilkelerini, boyut toleranslarını, yüzey işlemlerini ve kurulum gereksinimlerini kapsayan ve elastik klipsler ile raylar ve demir yastıklar arasındaki uyumluluk gereksinimlerini açıklayan ve çeşitli uluslararası demiryolu hatlarına uygulanabilir olan "Ray Bağlantı Elemanları için Genel Teknik Koşullar". - UIC 712-3: "Ray Bağlantı Elemanlarının Yorulma Testi için Spesifikasyon" yorulma ömrü testi yöntemine odaklanır elastik klipsler için, operasyonel güvenilirliği sağlamak üzere elastik klipslerin belirli döngüsel yükler altında çatlak veya arıza göstermemesini gerektirir.
3. Avrupa standartları (EN)
Avrupa ülkelerindeki demiryolu ağları birbirine oldukça bağlıdır ve yüksek standartlarda bir bütünlüğe sahiptir. Temel standartlar, uluslararası standartların benimsenmesine veya geliştirilmesine eşdeğerdir ve Avrupa ülkeleri ve Avrupa demiryolu türlerini benimseyen ülkeler için geçerlidir. Temel olarak şunları içerir:
- EN 13481 serisi: "Demiryolu Uygulamaları-Paylar-Bağlantı Elemanı Sistemleri için Performans Gereksinimleri", Avrupa klipsleri için temel standarttır ve üç bölüme ayrılmıştır: Bölüm 1 (genel gereksinimler), Bölüm 2 (C Sınıfı klipsler gibi yaygın olarak kullanılan modellerin performans göstergelerini açıklayan balastlı ray bağlantı elemanları) ve Bölüm 3 (yüksek-hızlı demiryolu ve ağır-iş hatları).
- Destekleyici standartlar: Üretim sürecini ve test ayrıntılarını daha da iyileştiren Alman DIN standardı (DIN 17221 "Yay Çeliği Spesifikasyonu", DIN EN 13481, Avrupa standardına eşdeğer), İngiliz BS standardı (BS EN 13481, Avrupa standardına eşdeğer).
4.Kuzey Amerika Standardı Çekirdek olarak Amerika ve Kanada demiryolları ile Kuzey Amerika'daki ağır yüklerin ve büyük dingil yüklerinin hat özelliklerine uyum sağlar. Standartlar pratiklik ve dayanıklılığa odaklanmaktadır. Temel olarak şunları içerir: - AREMA standartları (Amerikan Demiryolu Mühendisliği ve Bakım Birliği): "Demiryolu Mühendisliği Kılavuzu"nun 3. Bölümü "Hat Yapısı", elastik çubukların bükülme basıncını, yorulma ömrünü ve malzeme gereksinimlerini açıklamaktadır. AISI 6150 yay çeliği yaygın olarak kullanılır ve elastik çubukların burkulma basıncının 10-15kN'ye ulaşması gerektiğini ve yorulma ömrünün 3×10⁶ kat. -'tan az olmaması gerektiğini şart koşar. ASTM standartları: ASTM A232 "Yay Çeliği Spesifikasyonu" ve ASTM E466 "Yorulma Test Yöntemi", yay malzemesi testi ve performans testi için teknik destek sağlar ve aşağıdakilerle birlikte kullanılır: AREMA standartları. ### 3. Ana ülkeye-özel standartlar (ulusal koşullara uyarlanmış, ayırt edici özellikler) Her ülke, kendi demiryolu işletme özelliklerini (yüksek-hızlı demiryolu hızı, ağır hizmet dingil yükü, demiryolu türü özellikleri gibi) birleştirir ve kendi hatlarının ihtiyaçlarını karşıladığından emin olmak için ülkede yaygın olarak kullanılan elastik çubukların teknik gereksinimlerini ve model özelliklerini açıklığa kavuşturmak üzere kendi standartlarını uluslararası ve bölgesel standartlar temelinde formüle eder.

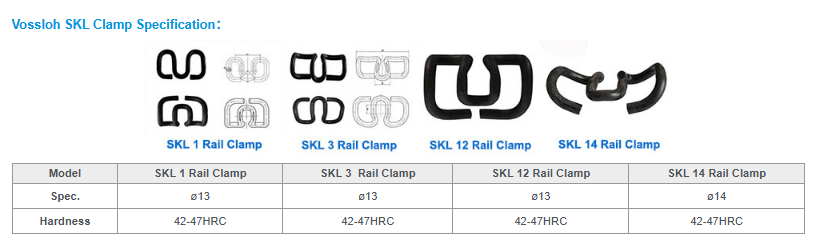

5. Alman standardı (Vossloh sistemi destekli) Alman Vossloh bağlantı elemanı sistemini temel alan, Avrupa ülkelerindeki ve dünyanın birçok ülkesindeki demiryolu hatları için uygun olan, ani basınç derecesine sahip özel bir elastik şerit standardı geliştirilmiştir: - Temel standartlar: EN 10089 (Yay Çeliği Spesifikasyonu), DIN 17221, aralarında SKL'nin de bulunduğu SKL serisi yay çubuklarının (SKL 12/15/18) teknik gereksinimlerini açıklamaktadır. 15 yaylı çubuk, 15kN toka basıncına sahiptir, UIC60 raylarına uygundur ve en yaygın kullanılan İngiliz Standardıdır (Pandrol sistemi destekler) İngiliz Pandrol bağlantı elemanı sistemi, ağır hizmet ve hızlı kurulum gereksinimlerine odaklanır. Temel standart BS EN 13481'dir. Öne çıkan klipsler arasında PR serisi (yüksek bükülme basıncı, ağır iş demiryolları için uygun), Fast Clip sistemi (önceden monte edilmiş klipsler, mekanize kurulumu destekleyen) ve Nabla klipsleri (bıçak-şeklinde tasarım, belirli demir destek plakaları için uygundur) yer alır.
7. Diğer ülke/bölge standartları - Japonya: JIS E 1115 "Hat Bağlantı Elemanları Standardı", Japonya'nın dar hat ve Shinkansen yüksek-hızlı demiryolu hatları için uygun, hafif ve elastik adaptasyona odaklanan E-tipi klips serisini içerir. - Rusya: Rus geniş hat hatlarına uyarlanan GOST 31385 "Demiryolu Bağlantı Elemanları için Teknik Koşullar", malzemeyi, boyutu ve elastik şeritlerin korozyon önleme gereksinimleri-ve Rus standart rayları ve demir destek plakalarıyla uyumludur. - Avustralya: Avustralya ağır nakliye demiryollarına uyarlanan AS 1085.14 "Hat Bağlantı Elemanı Standardı", elastik çubukların yorulma ömrü ve korozyon direnci konusunda daha yüksek gereksinimlere sahiptir.
8. Çin Standartları (TB/T Serisi)
Çin'in geleneksel, yüksek-hızlı ve ağır-demiryolu demiryollarının farklılaşan ihtiyaçlarına uyum sağlayan eksiksiz bir elastik ray standart sistemi oluşturulmuştur ve bu sistemin özü aşağıdakileri içermektedir:
- TB/T 3065 serisi: Demiryolu Bağlantı Elemanı Yayları (en son sürüm TB/T 3065-2020), Tip I, Tip II ve Tip III gibi yaygın olarak kullanılan yayları kapsar ve farklı yaylar (genellikle 60Si2MnA ve 60Si2CrA yay çeliği) için sabitleme kuvveti, yay hareketi ve malzeme gereksinimlerini belirtir.
- TB/T 3395.3-2015: Balastsız ray elastik klipslerinin esnekliği, yorulma ömrü ve yalıtım performansı için daha yüksek gereksinimleri ileri süren ve 350km/saat ve üzeri hızlara sahip yüksek hızlı demiryolu hatları için uygun olan, yüksek-hızlı demiryolu elastik klipslerine yönelik özel standart.
Uygulamada birçok demiryolu projesi, sınır ötesi uyumluluğu sağlamak için UIC ve EN standartlarına öncelik veriyor. Ulusal standartlar, belirli çalışma koşulları için ek rehberlik sağlar. Genel olarak elastik klips standardizasyonu, malzeme seçimini, yapısal tasarımı ve yorulma performansını kapsayarak dünya çapında emniyetli ve güvenilir demiryolu operasyonları için sağlam bir temel sağlar.
